Höhere Wirkungsgrade im Tandem – neuer Solarzellenrekord

Tandem-Technologie auch für breite Photovoltaik zugänglich machen

Die Photovoltaikforschung arbeitet mit Nachdruck daran, die Wirkungsgrade von Solarzellen immer weiter zu erhöhen. Zunehmend rückt die Tandem-Photovoltaik dabei in den Fokus, bei der in unterschiedlichen Kombinationen leistungsstarke Solarzellenmaterialien zusammengeführt werden, um so das Sonnenspektrum bei der Umwandlung von Licht in elektrische Energie noch effizienter zu nutzen. Das Fraunhofer ISE verzeichnet jetzt mit 25,9 Prozent Wirkungsgrad einen neuen Rekordwert für eine direkt auf Silicium gewachsene III-V/Si Tandemsolarzelle. Diese wurde erstmals auf einem kostengünstigen Siliciumsubstrat hergestellt – ein wichtiger Meilenstein auf dem Weg zu wirtschaftlichen Lösungen für die Tandem-Photovoltaik.

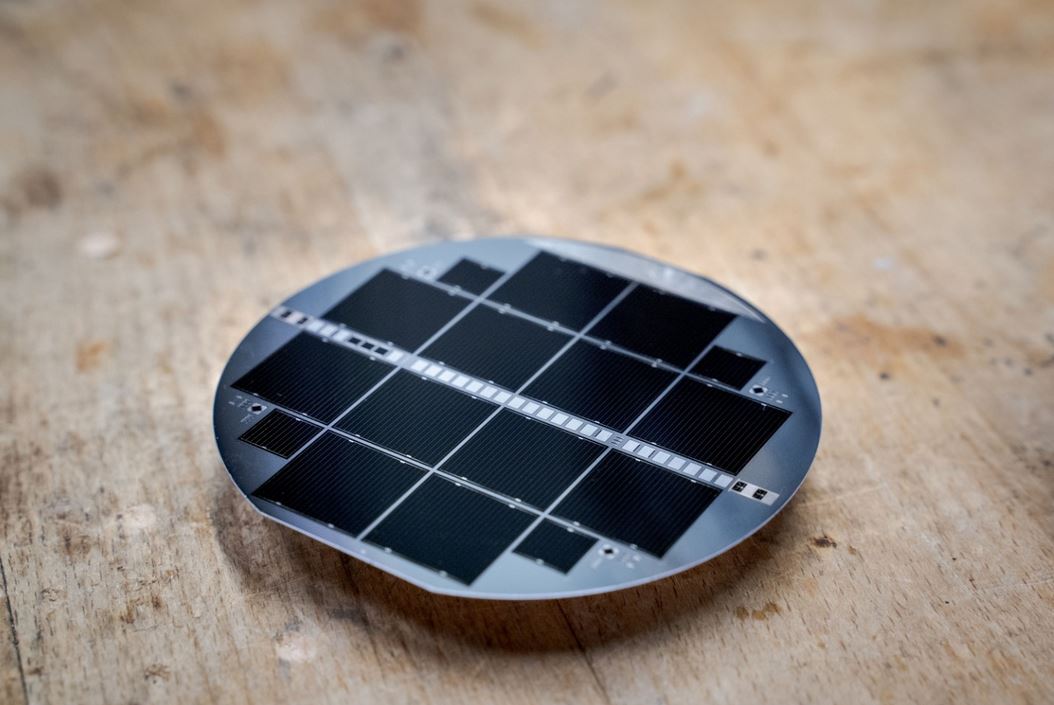

Mehrere III-V Tandemsolarzellen auf einem Silicium Substrat mit 10 cm Durchmesser. – Foto © Markus Feifel, Fraunhofer ISE

Das Fraunhofer-Institut für Solare Energiesysteme ISE arbeite seit vielen Jahren an Mehrfachsolarzellen, bei denen zwei oder drei Teilzellen übereinander angeordnet werden, um unterschiedliche Wellenlängen des Sonnenlichts in Strom zu wandeln. Für den infraroten Anteil des Spektrums eigne sich Silicium als Absorber und darüber würden wenige Mikrometer dünne Schichten aus III-V-Halbleitern aufgetragen, dies seien Materialien aus den Gruppen III und V des Periodensystems, welche das ultraviolette, sichtbare und nahe infrarote Licht effizienter in Strom wandeln, wie es in der Pressemitteilung vom 10.08.2020 heißt. Und weiter: “Reine III-V Halbleiter-Solarzellen werden bereits im Weltraum und in der Konzentrator-Photovoltaik eingesetzt. Durch kostengünstigere Verfahren im Zusammenspiel mit Silicium als unterster Teilzelle soll die Tandem-Technologie in Zukunft auch für die breite Photovoltaik zugänglich gemacht werden. Bis dahin ist es allerdings noch ein weiter Weg”.

25,9 Prozent für direkt auf Silicium gewachsene III-V/Si Tandemsolarzelle

Es gibt unterschiedliche Ansätze, um Kombinationen aus III-V- und Siliciumsolarzellen herzustellen, heißt es weiter. So halte das Fraunhofer ISE seit 2019 den Weltrekordwert von 34,1 Prozent Wirkungsgrad (neu 34,5 Prozent) für eine Tandemsolarzelle, bei der die III-V Halbleiterschichten von einem Galliumarsenid-Substrat auf Silicium übertragen werden, wobei die Schichten durch einen sogenannten Wafer-Bond verbunden sind. Diese Technologie sei effizient aber teuer. Daher arbeite das Fraunhofer ISE seit vielen Jahren an direkteren Herstellungsverfahren, bei denen die III-V Schichten auf eine Siliciumsolarzelle abgeschieden bzw. epitaxiert werden. Hierbei sei es entscheidend, eine hohe Kristallqualität aller Schichten zu erhalten – eine große Herausforderung. Für eine solche, direkt auf Silicium gewachsene III-V/Si Tandemsolarzelle sei jetzt mit 25,9 Prozent ein neuer Weltrekord-Wirkungsgrad erzielt worden.

Fraunhofer ISE Wissenschaftler Markus Feifel konnte seinen Erfolg jüngst auf der 47. IEEE Photovoltaic Specialists Conference, die wie derzeit viele Konferenzen online stattfindet, präsentieren und wurde dafür mit dem Student Award in der Kategorie Hybrid Tandemsolarzellen geehrt. “Von außen ist die komplexe innere Struktur der Zelle nicht sichtbar, da alle Absorber durch weitere Kristallschichten miteinander verbunden und elektrisch verschaltet sind” erklärt der junge Solarzellenforscher, der damit in weniger als einem Jahr das Ergebnis seiner Arbeiten von 24,3 auf 25,9 Prozent verbessern konnte. “Gelungen ist dieser Erfolg durch das Austauschen einer einzigen dünnen Schicht innerhalb der Mehrfachzelle”, erklärt er weiter. “Eine sorgfältige Analyse unserer Zellen ergab, dass diese Schicht zu einer Barriere für die Stromleitung geführt hat”.

In kleinen Schritten haben die Fraunhofer Forscher die Technologie seit 2007 gemeinsam mit der TU Ilmenau, der Philipps Universität Marburg und der Firma Aixtron weiterentwickelt, spezielle Epitaxie-Anlagen aufgebaut und jede einzelne Schicht der Struktur untersucht. Diese Entwicklungen wurden vom Bundesforschungsministerium BMBF im Rahmen der Projekte »III-V-Si« und »MehrSi« gefördert. Ein besonderes Highlight der neuen Tandemsolarzelle ist es, dass die III-V Schichten nicht wie bisher üblich auf einem chemisch-mechanisch polierten Substrat gewachsen wurden, sondern auf einem Silicium-Wafer, der nach dem Sägen des Kristalls in einem einfachen Verfahren nur mittels kostengünstiger Schleif- und Ätzprozesse behandelt wurde. Im Rahmen des europäischen Projekts »SiTaSol« hatte die dänische Firma Topsil diese Silicium-Wafer entwickelt und damit einen wichtigen Schritt in Richtung einer wirtschaftlichen Produktion der neuen Mehrfachsolarzellen realisiert. In Zukunft wird es darum gehen, die Effizienz noch weiter zu erhöhen und auch die Abscheidung der Schichten noch schneller, mit höherem Durchsatz und damit kostengünstiger zu realisieren, mit dem Ziel, dass die Tandem-Photovoltaik einen wichtigen Beitrag zu dem für die Energiewende notwendigen Photovoltaik-Zubau leisten kann.

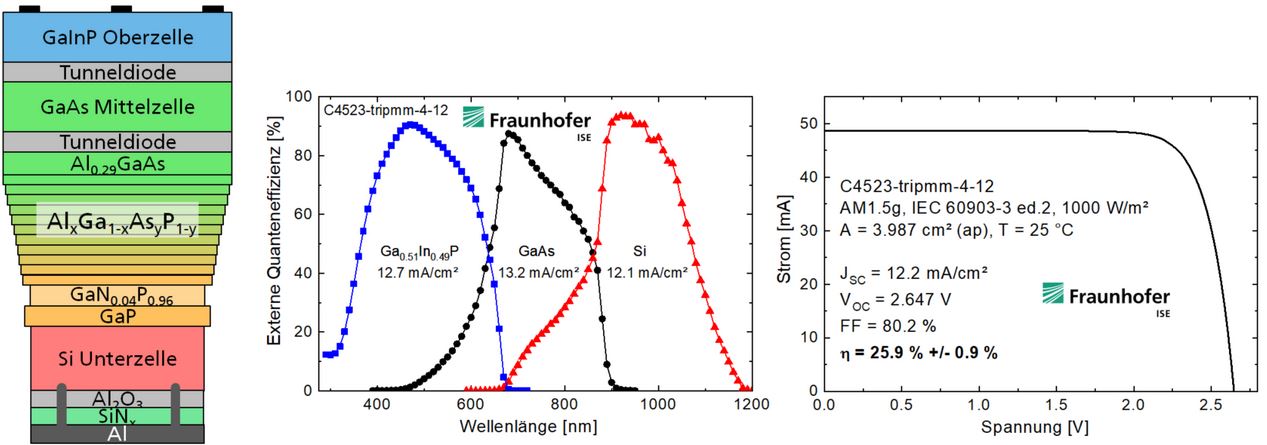

Schichtstruktur der III-VSi Mehrfachsolarzelle, Quanteneffizienz sowie IV-Charakteristik unter AM 1.5g Spektralbedingungen. – Grafik © Fraunhofer ISE

Schlüsseltechnologie für die Energiewende

Strom aus Solarzellen ist in vielen Teilen der Welt heute die günstigste Form der Energiegewinnung. “Die europäische Photovoltaik-Forschung hat zahlreiche Konzepte in Arbeit, um die Effizienz dieser Schlüsseltechnologie für die Energiewende noch weiter zu entwickeln”, erklärt Prof. Stefan Glunz, Bereichsleiter Photovoltaik – Forschung. “Wir arbeiten nicht nur daran,  die Produktion von Siliciumsolarzellen noch nachhaltiger und kostengünstiger zu machen, sondern gehen gleichzeitig neue Wege, um das bewährte Silicium in Verbindung mit anderen Halbleitermaterialien zu noch höheren Effizienzen zu führen. Dies gelingt uns mit der Tandem-Photovoltaik.”  Die Tandem-Photovoltaik eröffne nicht nur den Weg in die Zukunft der Stromerzeugung, diese Solarzellen eigneten sich – aufgrund ihrer höheren Spannung – auch hervorragend für die Elektrolyse, die direkte Zerlegung von Wasser in Wasserstoff und Sauerstoff, so Glunz weiter. “Somit leistet diese Technologie auch einen Beitrag zur Gewinnung von Wasserstoff als Energiespeicher und wichtigem Baustein  für die Energiewende”.

->Quelle: ISE.Fraunhofer.de/hoehere-wirkungsgrade-im-tandem-neuer-solarzellenrekord
