Damit der Akku länger hält – Lithium-Ionen-Batterien besser verstehen

Oldenburger Chemiker beobachten erstmals entscheidenden Vorgang auf Silizium-Elektroden

Eine der größten Herausforderungen auf dem Weg zu leistungsfähigeren Lithium-Ionen-Akkus sind hauchdünne Filme, die sich während des Betriebs auf den Elektroden bilden. Diese Beläge schützen die Elektroden und die Batterieflüssigkeit vor Zersetzung, verringern aber die Leistung der Akkus umso stärker, je dicker sie werden. Ein Team um die Chemiker Prof. Gunther Wittstock und Eduardo dos Santos Sardinha von der Universität Oldenburg hat nun erstmals beobachtet, wie Silizium-Elektroden während des ersten Ladezyklus allmählich von einem solchen Film bedeckt werden.

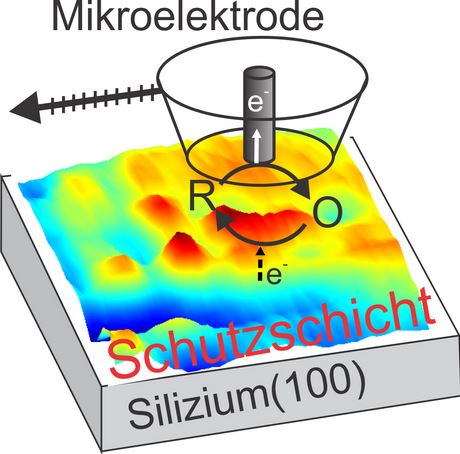

Anhand von Messwerten einer Mikroelektrode konnten die Oldenburger Chemiker die Filmbildung messen – Grafik © Gunther Wittstock, Universität Oldenburg

Die Forscher wiesen nach, dass die Schutzschicht anders als bislang angenommen nicht auf der gesamten Oberfläche gleichzeitig entsteht, sondern fleckenhaft heranwächst. Auf der extrem glatten Oberfläche eines Plättchens aus kristallinem Silizium bildeten sich Wachstumsinseln, von denen aus der Film sich weiter ausdehnte. In der Zeitschrift ACS Applied Energy Materials berichtet das Team, dass die Steuerung der Filmentstehung nun gezielt untersucht werden kann.

Wiederaufladbare Lithium-Ionen-Batterien liefern Energie für Hörgeräte, Handys, E-Bikes oder Elektroautos und dienen als Speicher für Wind- und Solarstrom. Schon seit längerem sind Chemiker auf der Suche nach Möglichkeiten, um die Leistung der Akkus zu vergrößern, damit E-Autos beispielsweise längere Strecken zurücklegen können. Dabei experimentieren sie mit unterschiedlichen Elektroden-Materialien, unter anderem mit Silizium.

„Silizium kann mehr Lithium speichern als Graphit, das bisher in den meisten Batterien als negative Elektrode verwendet wird“, sagt Wittstock. „Dadurch erhöht sich die Energiespeicherkapazität der Batterie. Silizium besitzt aber einen entscheidenden Nachteil: Während des Ladevorgangs schwellen die Elektroden auf mehr als das Zweieinhalbfache ihres ursprünglichen Volumens an. Dadurch entstehen Spannungen im Material und die Elektroden zerbröseln schnell. Für Batterieanwendungen werden daher Silizium-Elektroden aus Nanopartikeln getestet, die die Ausdehnung besser verkraften.“

Die Volumenausdehnung stellt aber auch für die dünnen Schutzschichten auf den Elektroden ein Problem dar. Die Filme entstehen, weil in den elektrochemischen Zellen der Akkus während des Ladens und Entladens chemische Reaktionen stattfinden: Bei starken elektrischen Spannungen zersetzt sich die elektrisch leitfähige Elektrolyt-Flüssigkeit zwischen den beiden Elektroden, die aus lithiumhaltigen Salzen und einem organischen Lösungsmittel besteht. Die Zersetzungsprodukte bilden auf der negativen Elektrode eine feste, dünne, komplex aufgebaute Schicht, die wie ein Türsteher wirkt: Sie trennt die Elektrolyt-Flüssigkeit von dem reaktiven Elektrodenmaterial, lässt aber Lithium-Ionen durch.

„Dieser Film ist entscheidend für Lebensdauer und Leistung eines Akkus. Doch bislang weiß man nur wenig über die Entstehung solcher Beläge, da es schwierig ist, ihr Wachstum direkt zu beobachten. Bei Silizium-Elektroden führt die starke Volumenänderung dazu, dass die Filme schon beim ersten Ladezyklus reißen und in der Folge unter Verbrauch der Elektrolyt-Flüssigkeit immer wieder neu gebildet werden“, so der Forscher.

Wittstock, dos Santos Sardinha und zwei Kollegen von der Universität Graz gelang es nun, die Filmbildung beim allerersten Ladezyklus zu beobachten. „Wenn man eine Elektrode erst nach mehreren Ladezyklen analysiert, ist der ursprüngliche Film bereits stark verändert, weil sich die Elektrode schon mehrfach ausgedehnt und wieder zusammengezogen hat“, erläutert Wittstock.

Das Team verlangsamte den Ladevorgang durch ein spezielles Programm. Sie nutzten eine jungfräuliche Elektrode aus kristallinem Silizium und untersuchten die Filmbildung mit der elektrochemischen Rastermikroskopie (SECM). Dieses Verfahren verwendet eine Mikroelektrode, um die Silizium-Oberfläche Stück für Stück abzufahren. Die Messwerte werden in eine Farbskala übersetzt und zu einem Bild zusammengesetzt. Diese Bilder verrieten den Forschern, wo sich bereits ein Film befand und wo nicht.

„Wir haben im Prinzip Schnappschüsse der Oberfläche während der Filmbildung machen können“, sagt Wittstock. Die Ergebnisse der Studie ermöglichen es Chemikern nun, die Filmbildung auf Silizium-Elektroden systematisch zu untersuchen und anschließend zu optimieren.

Originalartikel

Eduardo dos Santos Sardinha, Michael Sternad, Martin Wilkening und Gunther Wittstock: “Nascent SEI-Surface Films on Single Crystalline Silicon Investigated by Scanning Electrochemical Microscopy”, ACS Applied Energy Materials, DOI:10.1021/acsaem.8b01967

->Quelle: presse.uni-oldenburg.de/mit/2019/057.html
